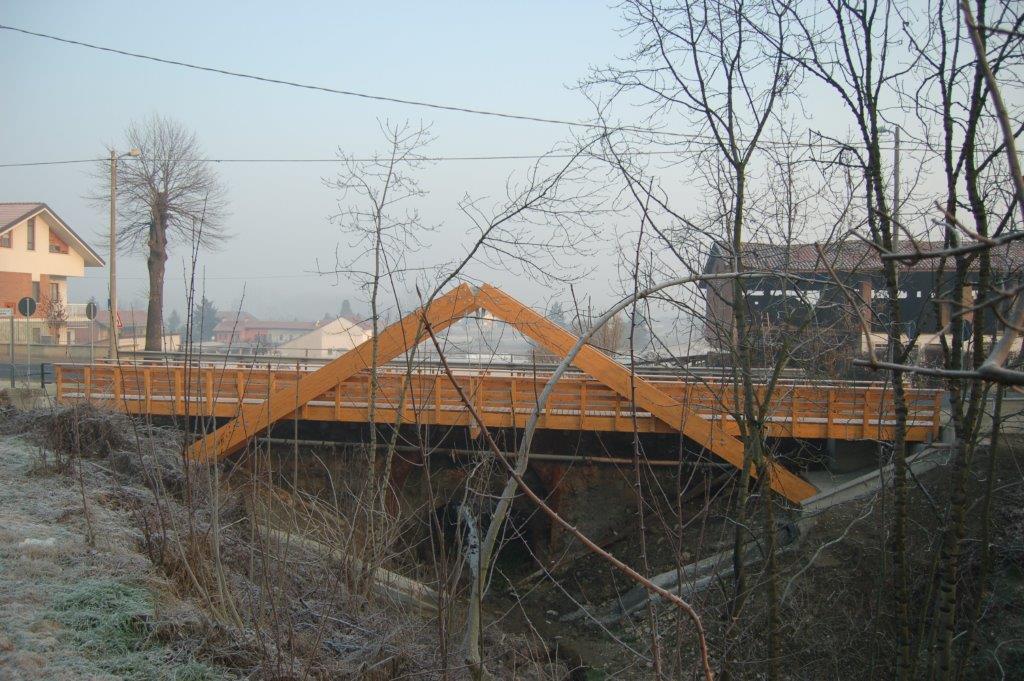

Ponte pedonale in legno a San Mauro (TO)

Incarico: Progetto preliminare, definitivo ed esecutivo, dir. lavori, coord. sicurezza in fase di progetto ed esecuzione lavori
Importo lavori a base d'asta 70.000€
Realizzazione: 2008

DESCRIZIONE

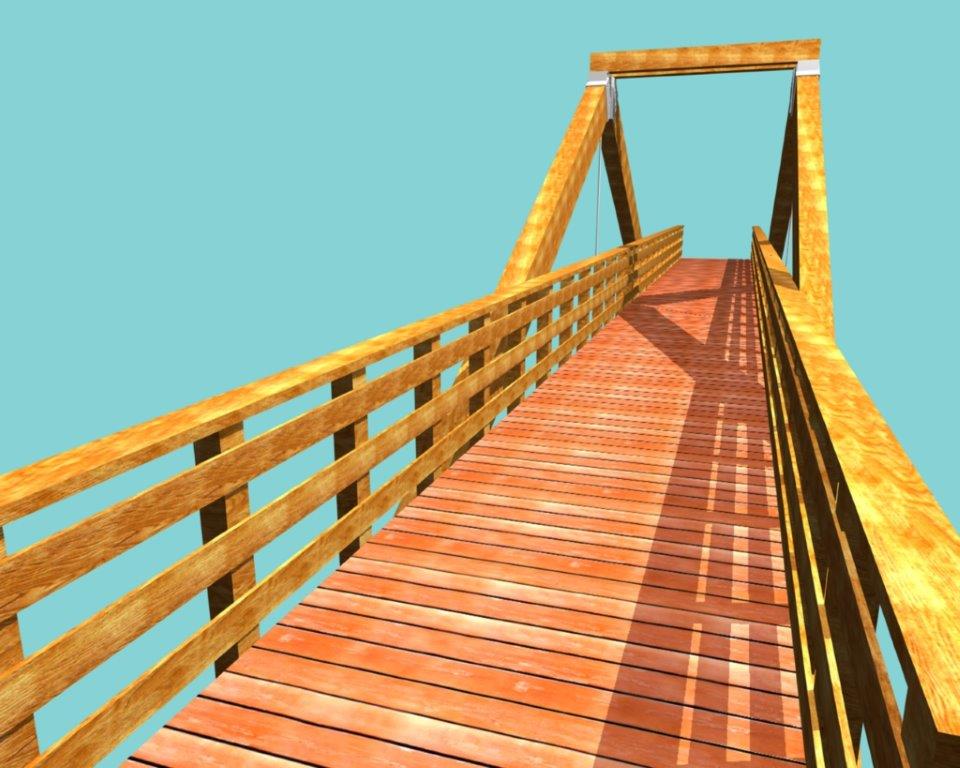

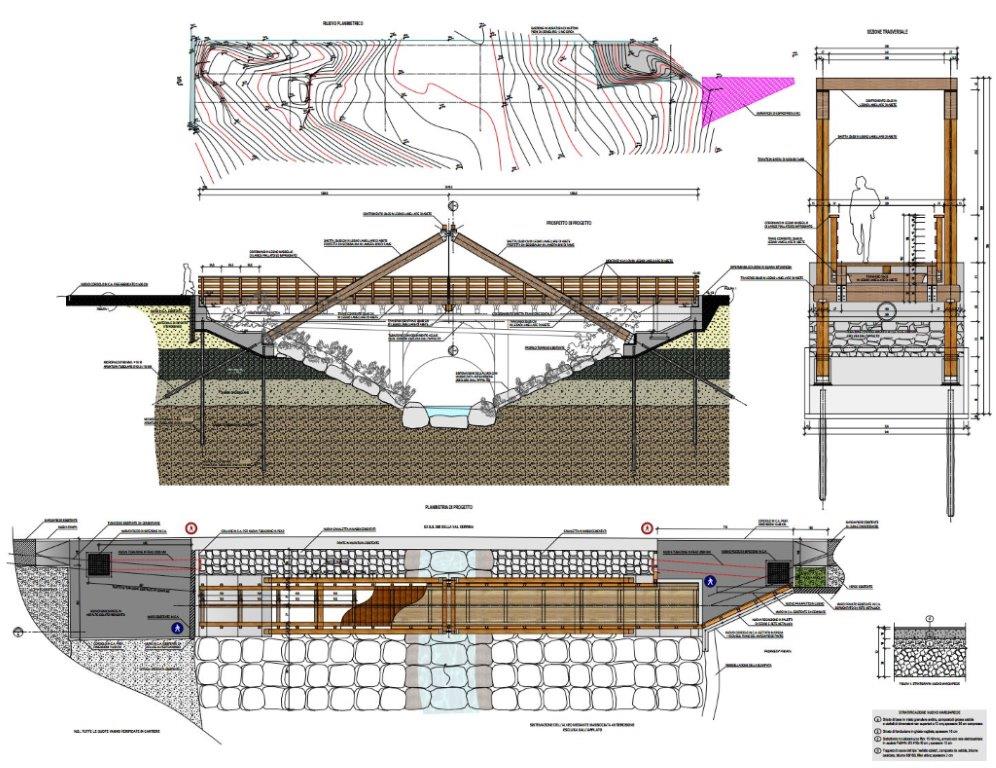

La struttura portante è costituita da elementi in legno lamellare di abete; l'assito strutturale e gli elementi non strutturali sono in legno massiccio di larice. Il sistema fondazionale è costituito da spalle in c.a. gettate in opera su micropali Ø140 mm, armati con tubo in acciaio Fe510 Ø101,6/10 mm. Le due travi parallele che sostengono l'assito, trovano appoggio nei seguenti punti:

• alle due estremità sulle spalle in c.a.,

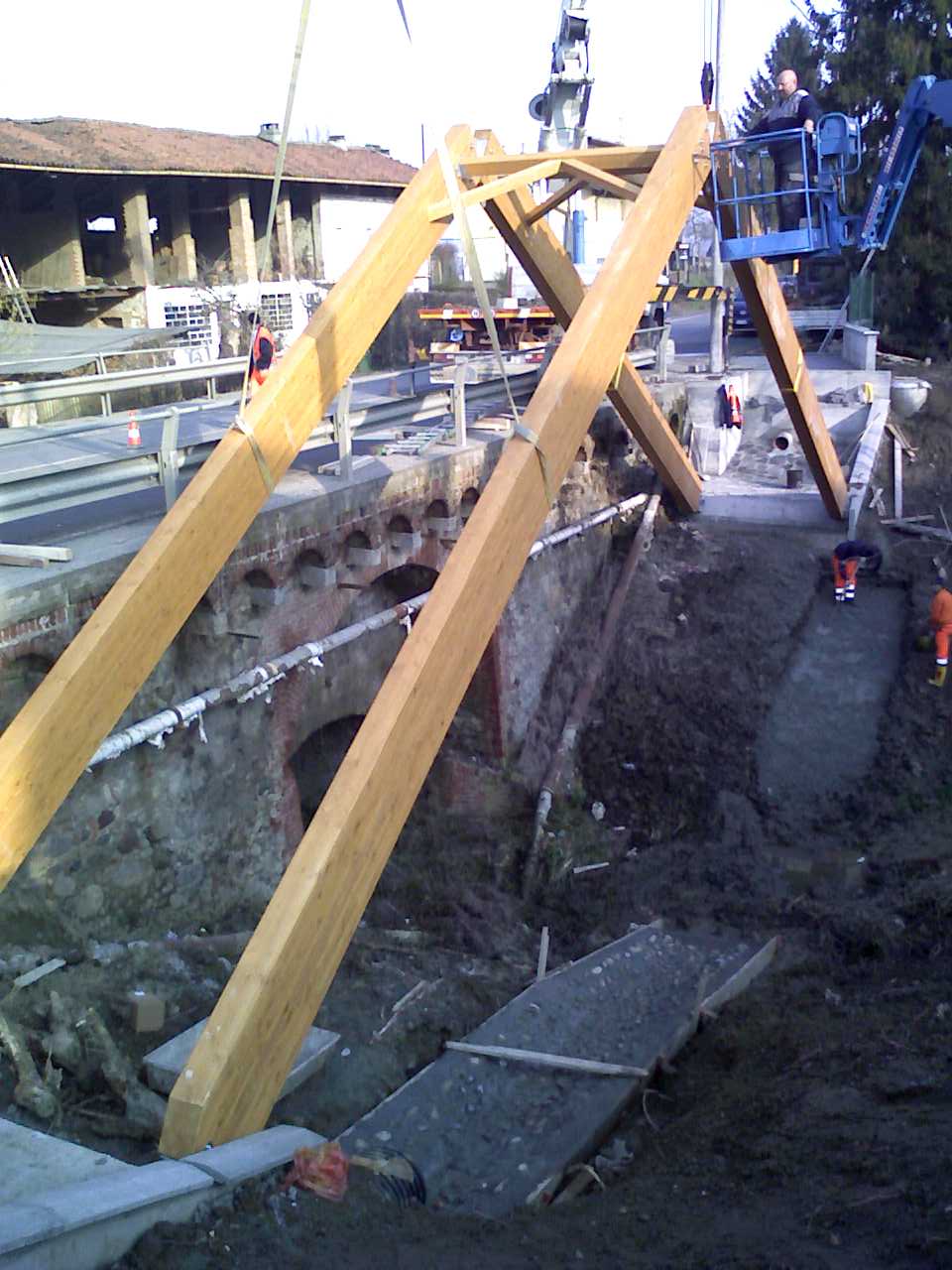

• a 6.55 m circa dalle estremità su saette incernierate in sommità ed inclinate di 60° rispetto alla verticale

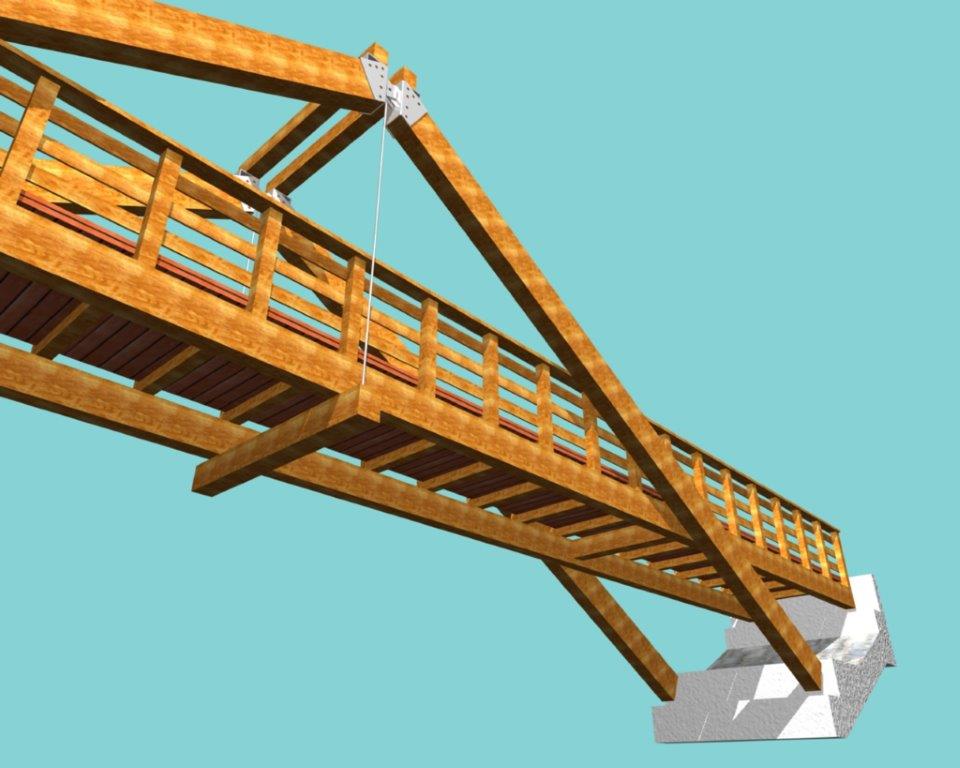

• in mezzeria, nel punto di sospensione centrale costituito da tiranti in acciaio vincolati alle saette inclinate.

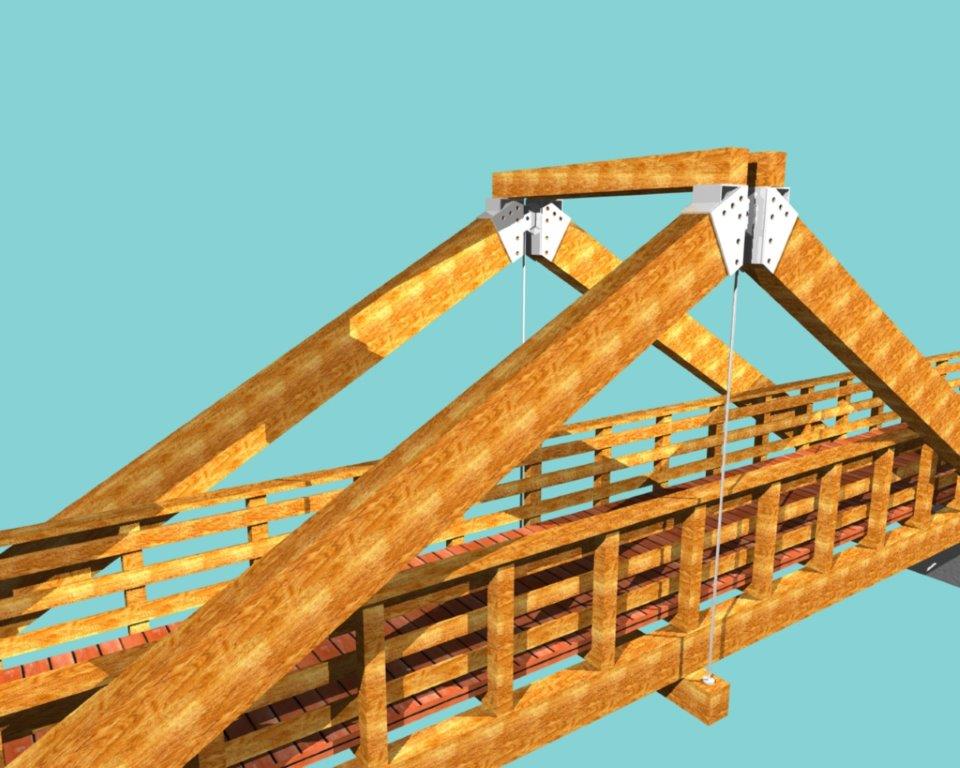

Il vincolo tra le saette e le travi orizzontali è realizzato attraverso un trave trasversale nonché mediante un dispositivo metallico fissato sul lato interno delle saette
