Edifici industriali esistenti

Interventi di miglioramento sismico presso lo stabilimento Cameo google mapdi Desenzano del Garda (BS)

Complesso industriale costruito a partire dagli anni 80 in struttura prevalentemente prefabbricata.

VULNERABILITA'

  • Carenze di collegamento elementi strutturali (tegoli/trave, trave pilastro)
  • Carenze di collegamento elementi non strutturali (pannelli di facciata/travi)
  • Carenze di capacità portante di alcuni pilastri e travi

LOTTO 1 (magazzini)

Incarico: Verifica della vulnerabilità sismica, progetto esecutivo e direzioni lavori

Importo lavori: € 250.000 ca
Durata dei lavori: 15 gg

Realizzazione: 2013

INTERVENTI

Nuovi collegamenti tegoli/trave, trave pilastro, pannelli/travi realizzati mediante piastre in acciaio ancorate con tasselli chimici HILTI

3d
3d2
DSC 2457
DSC 2459
DSC 2460
DSC 2461
DSC 2463

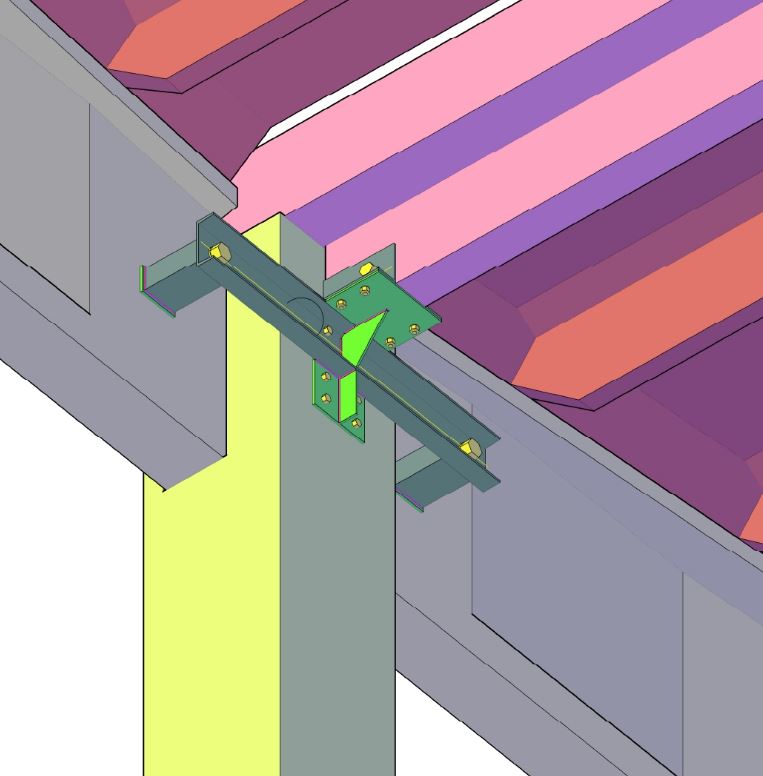

Cap1
Cap2

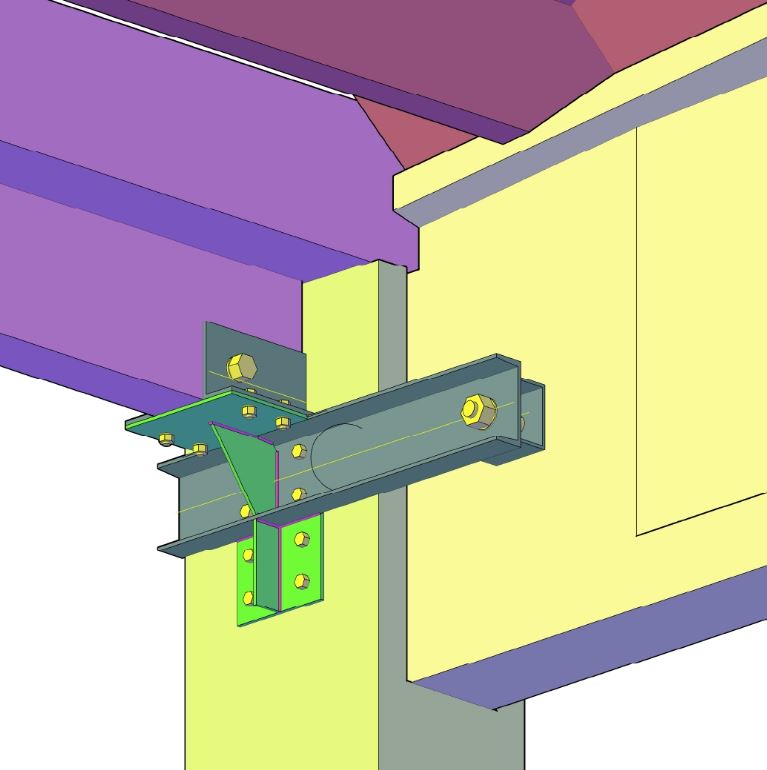

Cap3
Ese
Imp
Imp2
Imp 1

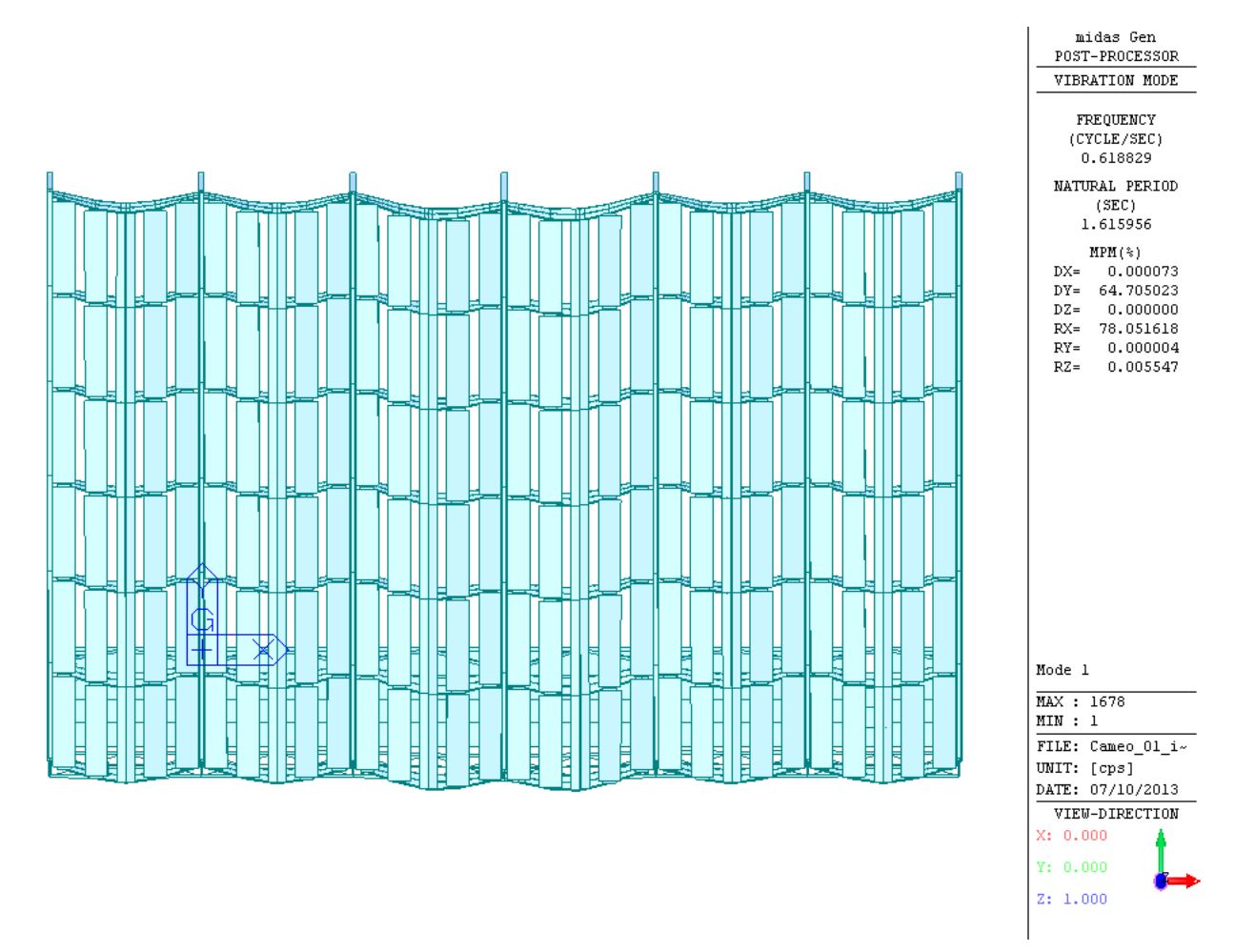

Mod1
Mod1a
Mod2
NodoC1
NodoC2

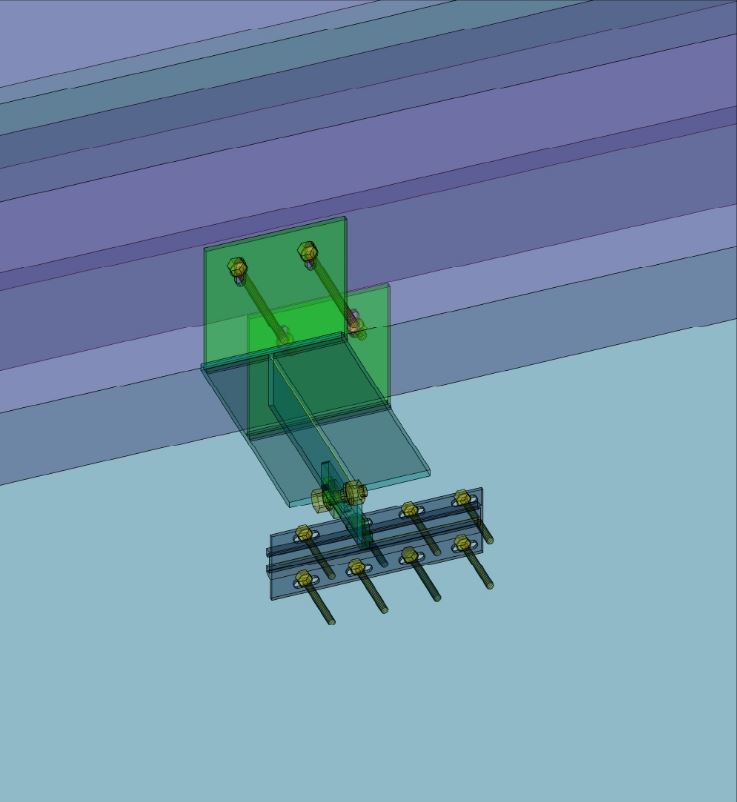

Pan
Pan2
Push
Push2
Push3
Sf1
Sf2
Sf3
Sf4
Tas
Teg01


LOTTO 2 (reparti produzione)

Incarico: Verifica della vulnerabilità sismica, progetto esecutivo e direzioni lavori

Importo lavori € 300.000 ca

Realizzazione 2014

INTERVENTI

Nuovi collegamenti tegoli/trave, trave pilastro, pannelli/travi realizzati prevalentemente con applicazione di un sistema innovativo di ancoraggio basato sull'uso di nastri CAM, che ha consentito in seguenti vantaggi:

  1. minimo ingombro
  2. effetto estetico
  3. minima rimozione di impianti
  4. velocità esecutiva
  5. versatilità (il sistema è facilmente adattabile a diverse situazioni)
  6. qualità certificata dei nastri

01
DSC 3084
DSC 3088
DSC 3108

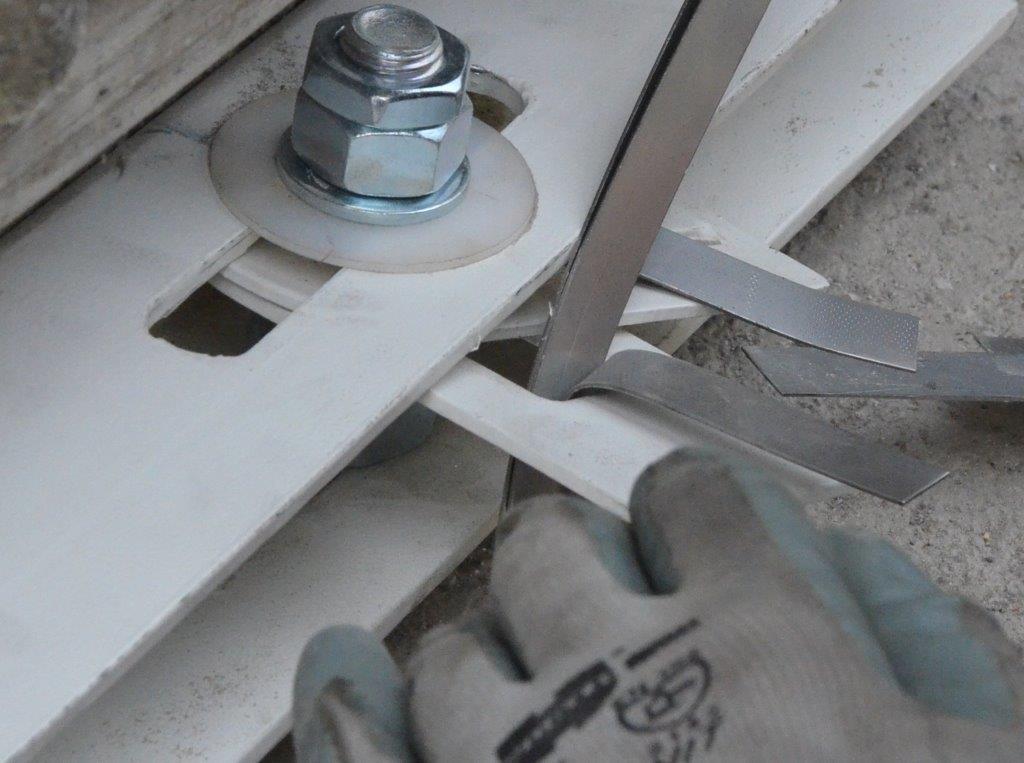

DSC 3113
DSC 3133
DSC 3157
DSC 3197
DSC 3242
DSC 3256
Trave1
Cantiere
Capr
Pannelli 3d
Pannelli
Reparti
Reparti2
Reparti3
Trave2
Vibra1
Vibra2

LOTTO 3 (depositi-produzione-magazzini)

Incarico: Verifica della vulnerabilità sismica, progetto esecutivo e direzioni lavori

Importo lavori € 300.000 ca

Realizzazione 2015

INTERVENTI

- Collegamenti tegoli/trave, trave pilastro, pannelli/travi realizzati prevalentemente con applicazione di un sistema innovativo di ancoraggio basato sull'uso di nastri CAM

DSC 4430
DSC 4431
DSC 4467
DSC 4501
DSC 4546
DSC 4549
DSC 4552
DSC 4554
DSC 4556
DSC 4792
DSC 4795
DSC 4466
DSC 4539
DSC 4468
DSC 4469
DSC 4802


- Rinforzo di pilastri con cerchiature di nastri pretesi in acciaio inox (sistema CAM)

DSC 4445
DSC 4479
DSC 4480
DSC 4493
DSC 4488
DSC 4481
DSC 4486
DSC 4489
DSC 4490
DSC 4491
DSC 4492
DSC 4557
DSC 4497
DSC 4502
DSC 4506
DSC 4509
DSC 4510
DSC 4513
DSC 4536
DSC 4540
DSC 4542
DSC 4543
DSC 4795
DSC 4803


- Rinforzo di pilastri con incremento di sezione ed utilizzo di specifco betoncino composto da legante STABILCEM additivato con MAPECURE

IMG 2084
IMG 2078
IMG 2080
IMG 2081
IMG 2082
DSC 4789
DSC 4790

Collegamenti antisismici, Edifici industriali, Vulnerabilità sismica, Consolidamento, Indagini strutturali, CAM
