Pensiline a San Mauro (TO)

Pengoogle mapsiline in acciaio verniciato e policarbonato a servizio dei loculari nel cimitero di San Mauro T.se

Incarico: progetto preliminare, definitivo ed esecutivo, direzione lavori e coordinamento della sicurezza in fase di progetto ed esecuzione
Importo Lavori a base d'asta: 50.000 €
Realizzazione: 2006

DESCRIZIONE

Pensilina A)

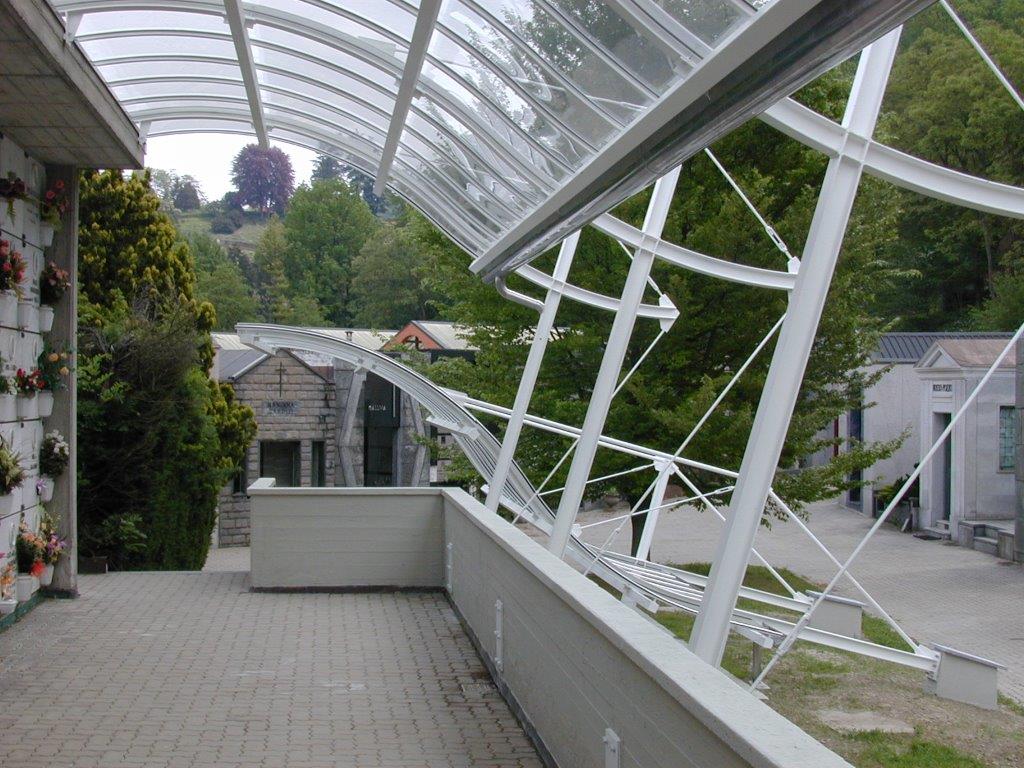

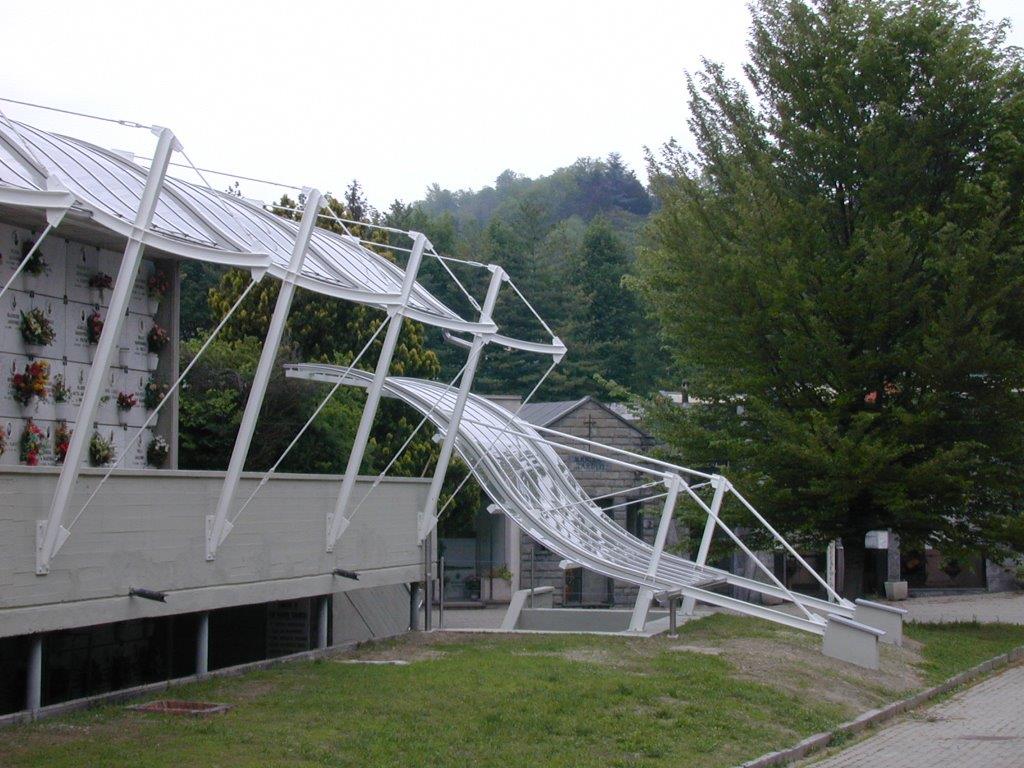

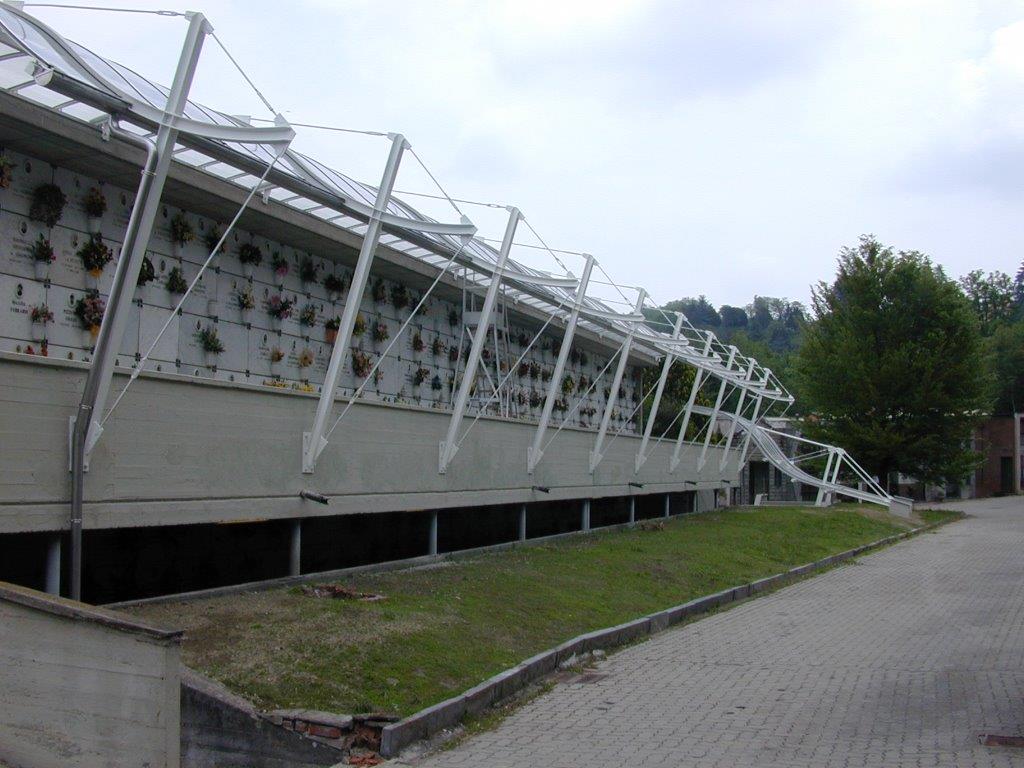

Si tratta di una copertura in lastre di policarbonato solido tipo LEXAN sp. 5 mm, poggianti su una serie di telai in acciaio che trovano appoggio inferiormente sulla struttura in c.a. del solaio esistente e superiormente sul solaio di copertura del loculario stesso. Le dimensioni in pianta sono pari a circa 3x33 m.

I telai sono formati da due elementi HE100A saldati tra loro in officina, ed irrigiditi da tiranti esterni in tondo di acciaio. Il profilo superiore, con funzione di trave, è calandrato secondo raggi di circa 3 m.

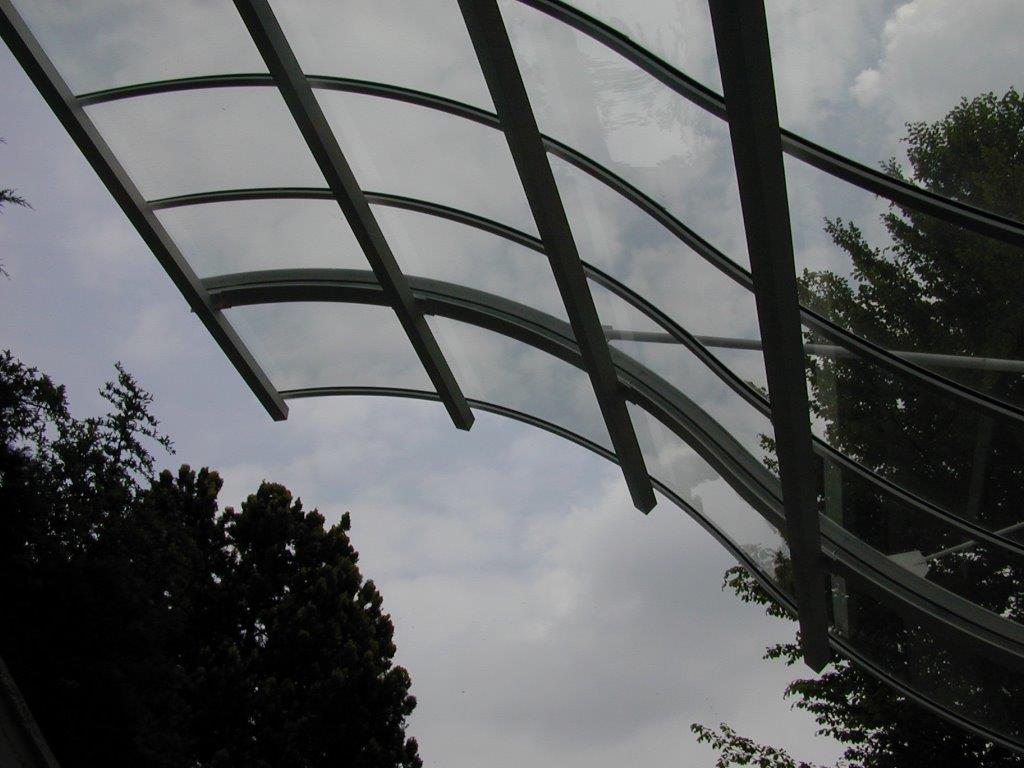

Gli arcarecci, in profili scatolati a sezione quadrata, sono appesi alla piattabanda inferiore dei profili calandrati. Le lastre in LEXAN sono quindi interrotte in corrispondenza delle travi.

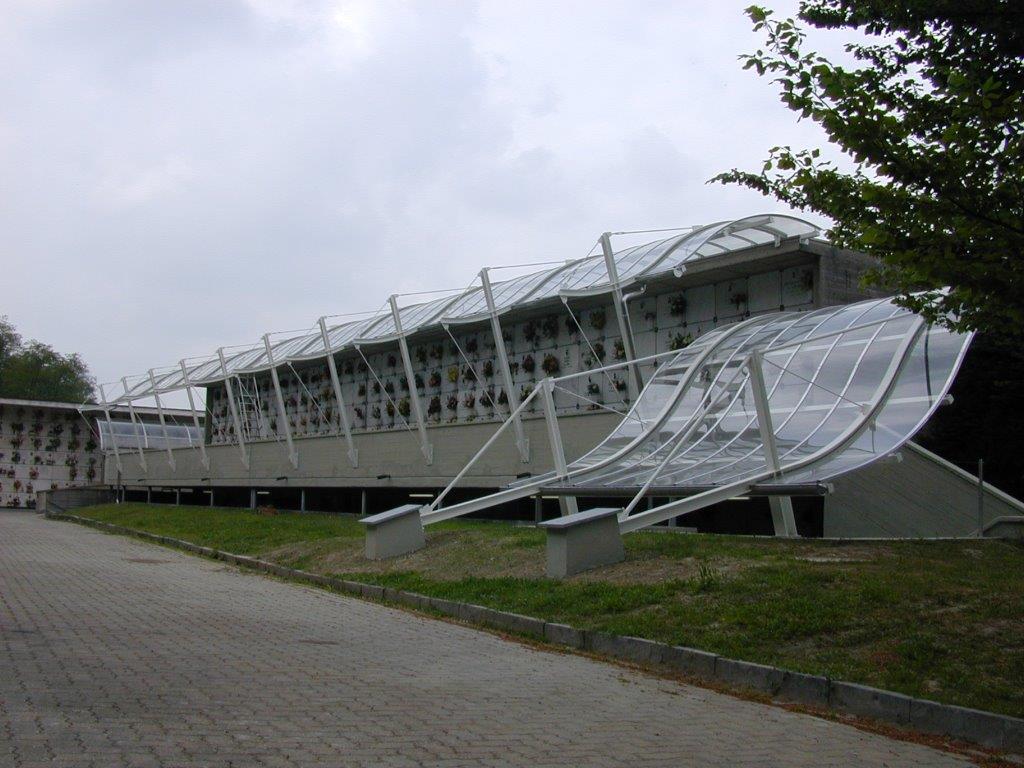

Pensilina B)

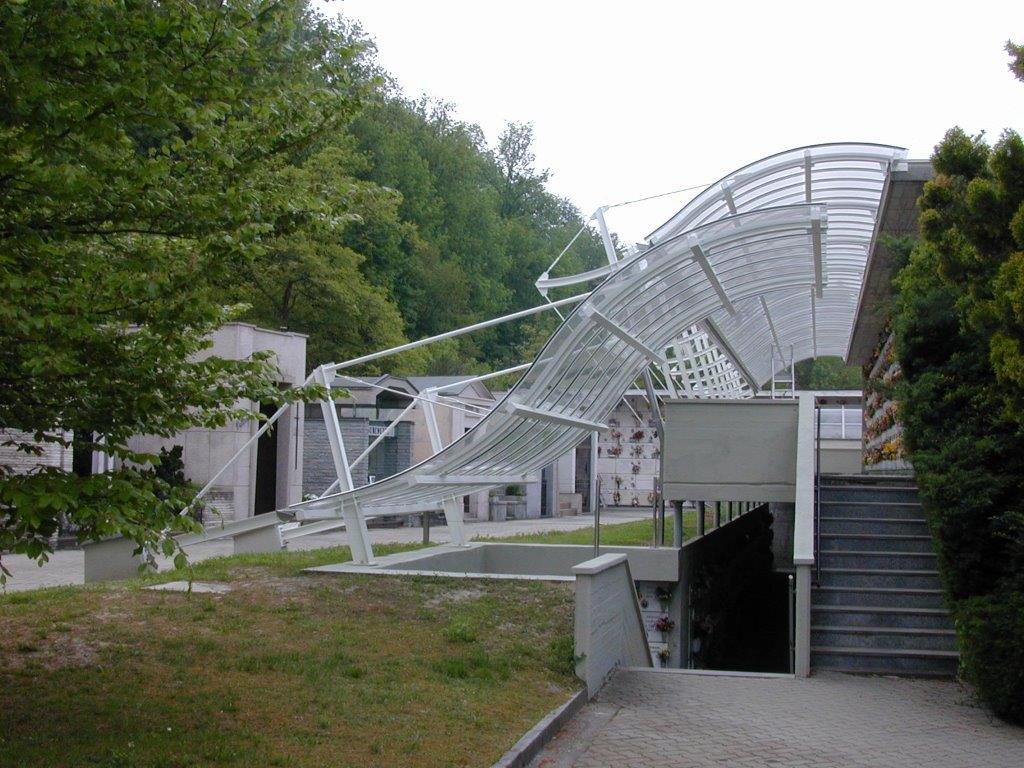

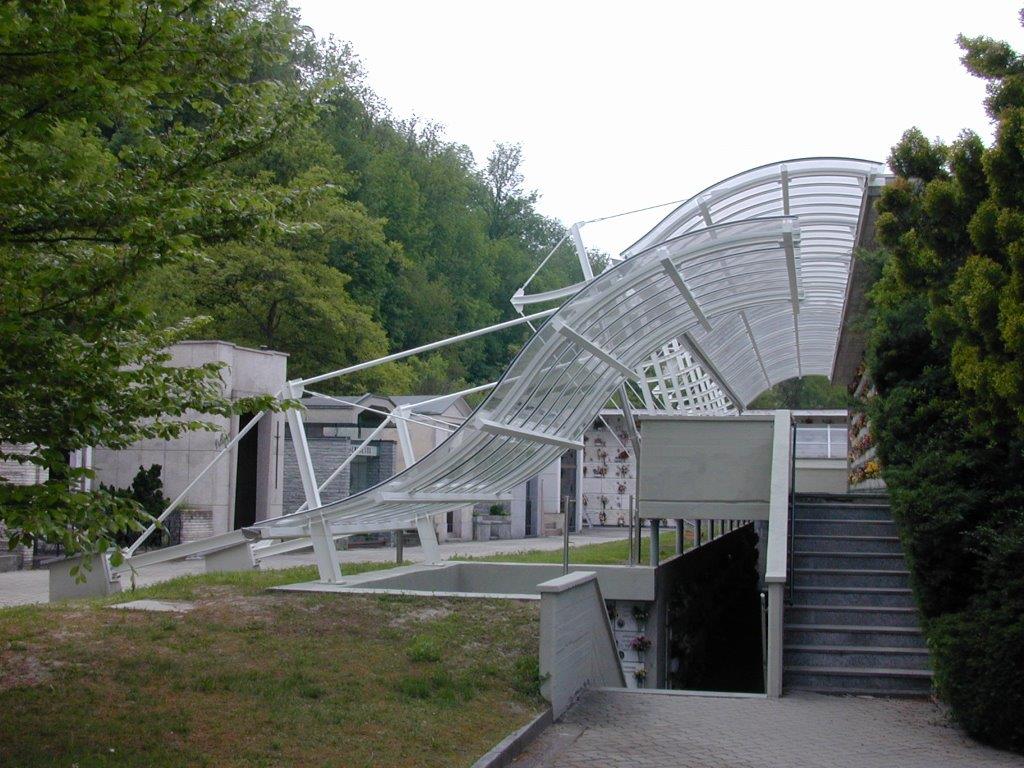

La pensilina copre un’area di dimensioni in pianta pari a circa 7x5.5 m. La presenza delle scale e di piani a diversi livelli ha suggerito lo studio di una pensilina a sbalzo. Le due travi che la costituiscono derivano dall’assemblaggio di profili a doppio “T” vincolati alla struttura in c.a. dei loculi interrati all’estremità mediante barre di armatura ancorate con resina epossidica. Un ulteriore vincolo è realizzato da montanti metallici poggianti su un cordolo in c.a. esistente.

Le travi, anch’esse calandrate in analogia alla pensilina A), secondo raggi di curvatura di circa 3 m, sono irrigidite da tiranti e controventi superiori, realizzati in tondi e tubolari di acciaio.
