Palazzetto dello sport a Cantalupa (TO)

google mapIncarico: Progetto preliminare, definitivo ed esecutivo opere strutturali (in collab. arch. Pettene)
Importo lavori opere strutturali a base d'asta: 869.000€
Realizzazione: 2010

DESCRIZIONE

Le dimensioni massime in pianta sono di circa 80 m per 51 m. Il sistema fondazionale è costituito prevalentemente da travi continue e localmente da platee in c.a., il tutto completato da cordoli trasversali in c.a. con funzione di collegamento antisismico.

Le travi di copertura in legno lamellare sono vincolate ad una estremità in blocchi di cemento armato ciascuno ancorato al terreno tramite una coppia di tiranti verticali ed una di tiranti suborizzontali. I restanti vincoli delle travi sono del tipo “a carrello” e vengono forniti da colonne (“bielle”) in acciaio incernierate alla sottostante struttura in c.a. La struttura secondaria di copertura è costituita da arcarecci in legno lamellare di sezione 18x28 cm passo 100 cm.

Palazzetto
Palaz2
Palaz3
Palaz7
Palaz6
Palaz4
Palaz5
DSC00723
DSC00728
DSC00729
DSC00733
DSC00735
DSC00737
DSC00743
Cop
DET01
Def
PIANTA
SEZ
Asso01
Def01
Insieme01
Mtot1

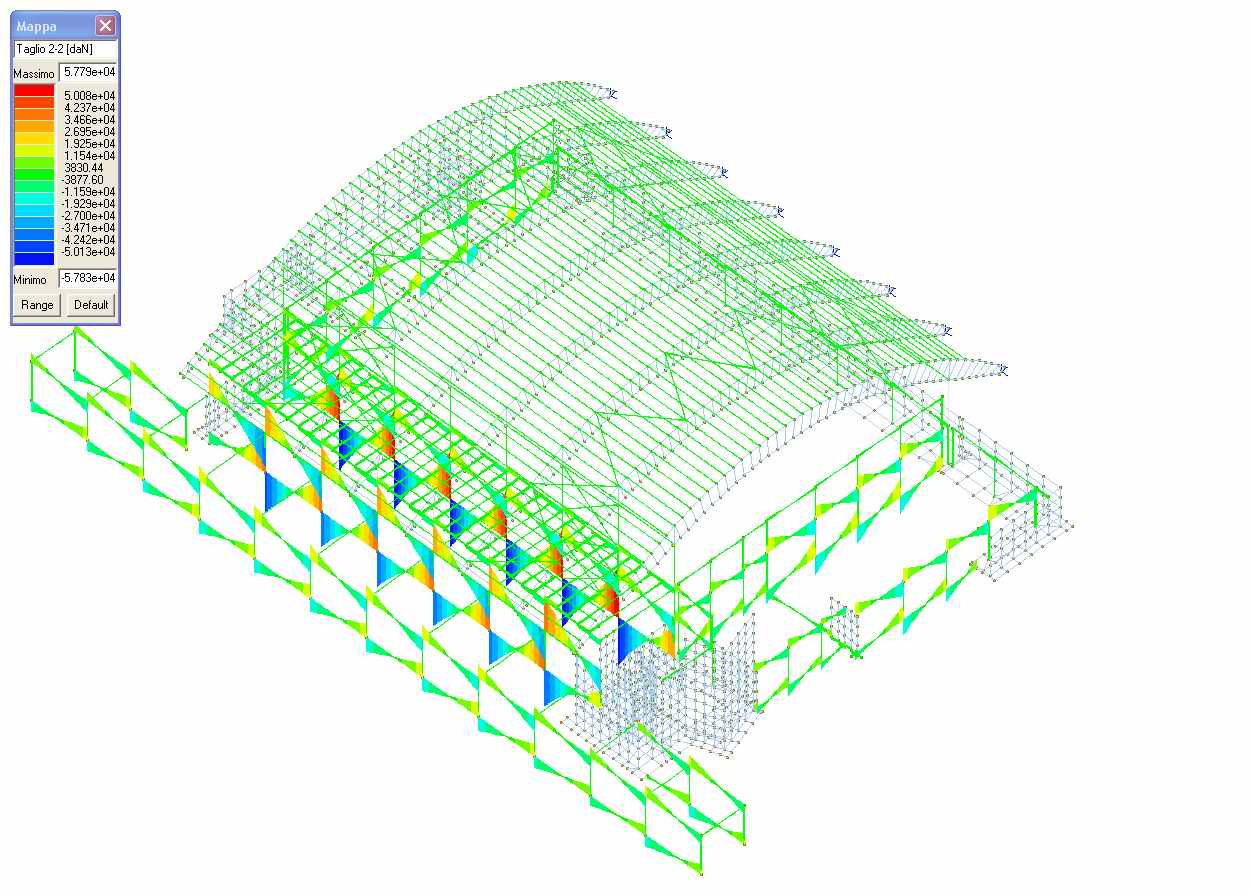

Ttot1
Pista

(Torna a "Nuove costruzioni")

Legno lamellare, Sport, Acciaio, Grandi luci
